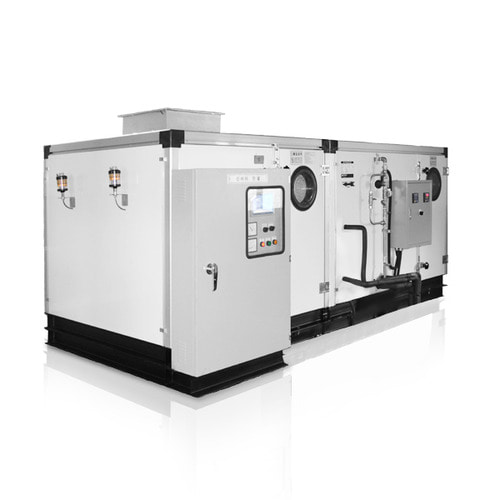

EHP/GHP/GEO AHU- AHU는 신선외기 도입은 물론 온도 및 습도, 청정기능이 동시에 이뤄지는 히트펌프 공기조화기
1) 제품특징
AHU는 신선외기 도입은 물론 온도 및 습도, 청정기능이 동시에 이뤄지는 히트펌프 공기조화기 시스템
· 열전달 능력 와플이 뛰어난 루버핀 사용
· 1개의 열교환기로 냉방과 난방기능
· 세계적인 브랜드 송풍기 적용
· 다양한 DVM실외기 연결

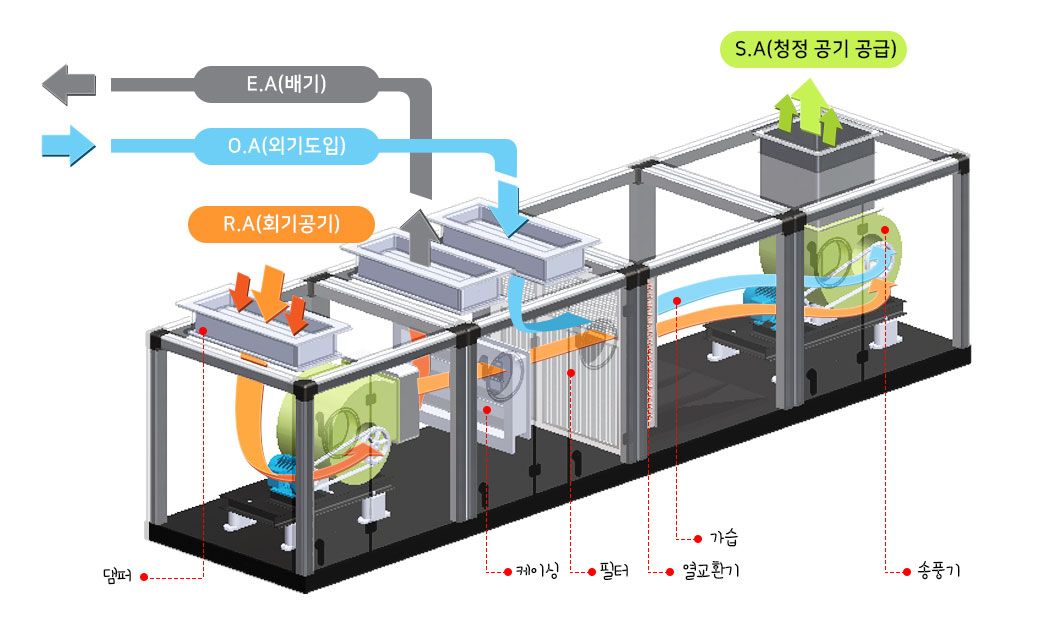

2) 내부구조
내부와 외부와의 공기 순환을 원활히 수행함으로써 쾌적한 환경 제공합니다.
송풍기(Fan & Motor) : 실내로 냉방 또는 난방 된 공기를 실내로 이송시켜주는 장비필터(Filter) : 회수공기와 외기의 먼지를 걸러주는 역할을 하는 부품열교환기(D.X Coil) : 실외기 에서 공급된 냉매를 증발 과 응축을 통해 냉방 및 난방 작용을 하는 부품가습(Humidifier) : 겨울철 실내습도를 유지시켜 주기 위한 가습장치댐퍼(Damper) : 설계된 풍량이 통과될 수 있도록 해주는 부품케이싱(Casing) : 내부 부품을 감싸고 있는 판넬

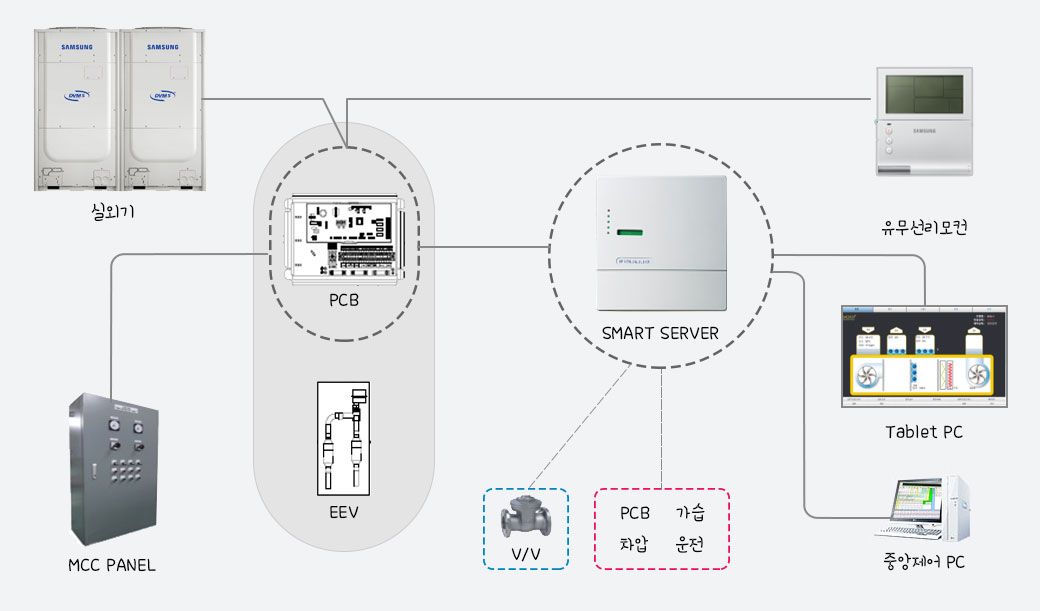

3) SMART DVM AHU제어 SOLUTION
SMART DVM AHU는 고객요청에 따라 유선리모컨 제어와 스마트 서버를 탑재하여 테블릿 PC 및 PC 중앙제어로 원격 모니터링 및 제어가 가능합니다.
4) 각 구성품 특징
열교환기
· 열전달 능력이 뛰어난 와플 루버핀을 사용 열효율을 크게 향상
· Fin 표면에 수지코팅 처리하여 내식성 향상
케이싱
· 이중판넬 구조
· 칼라강판(외판)과 아연도 강판(내판)으로 구성하고 우레탄폼, 글라스울 택하여 단열효과 및 흡음효과 증대
댐퍼 DAMPER
· 압력손실이 적은 Air Tight Type 으로 완벽한 공기량 조절이 가능
FAN
· 독일 월터사 제품인 최고 효율의 양흡입Air foil Fan, Sirocco Fan을 적용
· 정밀한 회전익으로써 진동, 소음이 적고 베어링의 수명 보장 AMCA & 고효율 송풍기 적용
다양한 DVM 실외기 연결
· DVM 실외기와 연동 가능하며 다양한 설치환경에 대응
전용 터치 스크린 적용(옵션)
· EEV 개도율에 따른 송풍기 인버터 제어를 간편하게 조작
인버터 INVERTER(옵션)
· 운전시 실내부하 변동에 따른 송풍기
· 인버터 제어 특허기술 적용
전용 PCB
· 별도의 전용PCB와 연동으로 자동전환
※ 구성품의 그림은 실물과 다를 수 있으며, 사정에 따라 일부 품목이 변경될 수 있습니다.
